مقدمه: قلب تپنده واحدهای کرایوژنیک
در صنعت فرآورش گاز طبیعی، هدف نهایی تنها انتقال متان (گاز شهری) نیست. یکی از پرسودترین بخشهای پالایشگاههای گازی، جداسازی ترکیبات سنگینتر و ارزشمند مانند اتان، پروپان و بوتان است که اصطلاحاً به آنها مایعات گازی یا NGL گفته میشود. اما چگونه میتوان دمای گاز را تا حد بسیار زیادی (گاهی تا منفی 100 درجه سانتیگراد) پایین آورد تا این مایعات جدا شوند؟ پاسخ در یک تجهیز پیشرفته به نام توربو اکسپندر نهفته است. همچنین، اهمیت این تجهیزات در بازیافت انرژی و فرآیند جداسازی NGL در پالایشگاههای گازی به وضوح قابل مشاهده است.
در این مقاله به بررسی نحوه عملکرد توربو اکسپندرها، تفاوت آنها با شیرهای انبساطی ساده و اهمیت آنها در بازیافت انرژی و سودآوری پالایشگاه میپردازیم.
توربو اکسپندر چیست؟
توربو اکسپندر یک توربین گازی شعاعی (Radial) است که گاز پرفشار وارد آن شده و با عبور از پرههای آن منبسط میشود. برخلاف توربینهای احتراقی که با سوزاندن سوخت کار میکنند، توربو اکسپندر انرژی خود را از فشار و دمای گاز فرآیندی میگیرد.
نتیجه این انبساط دو چیز است:
- تولید کار مکانیکی: شفت توربین میچرخد.
- کاهش شدید دما: گاز خروجی به شدت سرد میشود.
چرا از شیر انبساط (Joule-Thomson) استفاده نمیکنیم؟
سوالی که اغلب مطرح میشود این است که “چرا برای کاهش فشار و دما از یک شیر ساده (J-T Valve) استفاده نکنیم؟”
پاسخ در علم ترمودینامیک است. در یک شیر انبساط، فرآیند “آنتالپی ثابت” است و افت دما محدود است. اما در توربو اکسپندر، فرآیند نزدیک به “آنتروپی ثابت” (Isentropic) است. از آنجا که توربو اکسپندر انرژی (کار) را از گاز بیرون میکشد، افت دمای بسیار شدیدتری نسبت به شیر فشارشکن ایجاد میکند. این سرمای عمیق همان چیزی است که برای مایعسازی اتان و پروپان در واحدهای بازیافت اتان (Ethane Recovery) حیاتی است.

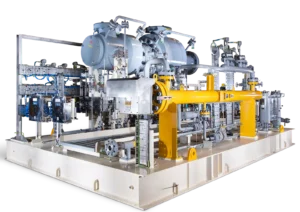

ساختار یک پکیج توربو اکسپندر (Expander-Compressor)
در اکثر کاربردهای پالایشگاهی، انرژی مکانیکی تولید شده توسط بخش اکسپندر هدر نمیرود. این دستگاهها معمولاً به صورت یک پکیج یکپارچه طراحی میشوند:
- یک سر شفت (Expander): گاز غنی (Rich Gas) وارد میشود، منبسط و سرد میشود تا مایعات NGL جدا شوند.
- سر دیگر شفت (Compressor): انرژی تولید شده توسط اکسپندر، مستقیماً به یک کمپرسور که در سر دیگر شفت قرار دارد منتقل میشود. این کمپرسور وظیفه دارد فشار گاز سبک باقیمانده (Lean Gas) را دوباره بالا ببرد تا بتوان آن را به خطوط لوله سراسری تزریق کرد.
این طراحی یعنی بازیافت انرژی رایگان؛ ما از فشار گاز ورودی برای فشردهسازی گاز خروجی استفاده میکنیم بدون اینکه نیاز به موتور الکتریکی یا توربین جداگانهای باشد.
کاربردهای کلیدی در صنعت گاز
- استحصال مایعات گازی (NGL Recovery): مهمترین کاربرد توربو اکسپندرها در واحدهای کرایوژنیک برای به دام انداختن اتان و برشهای سنگینتر است.
- تنظیم نقطه شبنم (Dew Point Control): برای جلوگیری از تشکیل مایعات در خطوط انتقال گاز، باید نقطه شبنم گاز را کاهش داد که توربو اکسپندر بهترین گزینه برای این کار است.
- تولید LNG: در چرخههای تبرید واحدهای مایعسازی گاز طبیعی نیز از این تجهیزات استفاده میشود.
چالشهای فنی و نگهداری
توربو اکسپندرها ماشینهای دقیقی هستند و دور بسیار بالایی دارند (گاهی بیش از 30,000 دور در دقیقه). نگهداری از آنها نیازمند تخصص بالاست:
- یاتاقانهای مغناطیسی (Magnetic Bearings): در مدلهای جدیدتر برای حذف سیستم روغنکاری و جلوگیری از نفوذ روغن به گاز فرآیندی (در دماهای بسیار پایین)، از یاتاقانهای مغناطیسی استفاده میشود که اصطکاک را به صفر میرسانند اما سیستم کنترلی پیچیدهای دارند.
- خوردگی و سایش: تشکیل قطرات مایع در داخل پرههای اکسپندر اگر کنترل نشود، میتواند باعث خوردگی پرهها شود. طراحی نازلهای ورودی (IGV) در اینجا نقش مهمی دارد.
جمعبندی
توربو اکسپندرها ستون فقرات سودآوری در پالایشگاههای گاز مدرن هستند. آنها با یک تیر دو نشان میزنند: هم سرمایش لازم برای تولید محصولات باارزش پتروشیمی (NGL) را فراهم میکنند و هم با بازیافت انرژی فشار، مصرف انرژی کلی پالایشگاه را کاهش میدهند. سرمایهگذاری روی نگهداری صحیح و بهرهبرداری بهینه از این تجهیزات، تضمینکننده راندمان بالای واحد فرآیندی است.
